Objective
Configure RIPv2 on routers to exchange routing information dynamically.

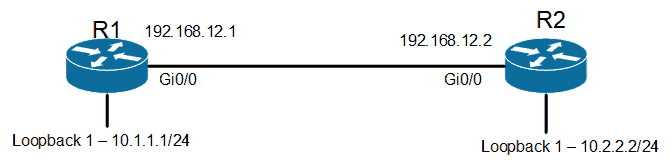

Lab Topology
Task 1 - Basic Configuration & IP Addressing (R1)
Router(config)# hostname R1 R1(config)# interface GigabitEthernet0/0 R1(config-if)# ip address 192.168.12.1 255.255.255.0 R1(config-if)# no shutdown R1(config-if)# exit R1(config)# interface Loopback1 R1(config-if)# ip address 10.1.1.1 255.255.255.0
Task 2 - Basic Configuration & IP Addressing (R2)
Router(config)# hostname R2 R2(config)# interface GigabitEthernet0/0 R2(config-if)# ip address 192.168.12.2 255.255.255.0 R2(config-if)# no shutdown R2(config-if)# exit R2(config)# interface Loopback1 R2(config-if)# ip address 10.2.2.2 255.255.255.0
Task 3 - RIPv2 Configuration
R1 Configuration
R1(config)# router rip R1(config-router)# version 2 R1(config-router)# no auto-summary R1(config-router)# network 192.168.12.0 R1(config-router)# network 10.0.0.0
R2 Configuration
R2(config)# router rip R2(config-router)# version 2 R2(config-router)# no auto-summary R2(config-router)# network 192.168.12.0 R2(config-router)# network 10.0.0.0
Task 4 - Verification
R1# show ip route rip R 10.2.2.0/24 [120/1] via 192.168.12.2, 00:00:12, GigabitEthernet0/0 R1# ping 10.2.2.2 Type escape sequence to abort. Sending 5, 100-byte ICMP Echos to 10.2.2.2, timeout is 2 seconds: !!!!! Success rate is 100 percent (5/5)
